日韩一中文字幕在线_东京热久久久久久无码影院_99爱国产精品免费在线观看_黄片一级免费高清久久

輝力HL-YH混凝土養(yǎng)護(hù)劑產(chǎn)品簡(jiǎn)介
一、產(chǎn)品描述
長(zhǎng)沙輝力建材科技有限公司出品的HL-YH混凝土養(yǎng)護(hù)劑又叫做混凝土養(yǎng)生劑、混凝土養(yǎng)護(hù)液，是采用現(xiàn)代高科技制備的一-種新型高分子制劑。是一種適應(yīng)性非常廣泛的液體成膜化合物，該產(chǎn)品為水性、不燃,使用方便,將本養(yǎng)護(hù)劑噴涂在混凝土或砂漿表面,當(dāng)水份蒸發(fā)到一定程度,能迅速形成一層無(wú)色、不透水的薄膜,可阻止混凝土或砂漿中的水份蒸發(fā)，減少混凝土收縮和龜裂。一噸養(yǎng)護(hù)劑可以節(jié)約2000噸水。本品適用于山區(qū)公路、機(jī)場(chǎng)、煙囪、冷卻塔、高層建筑等混凝土工程及水泥制品，可取代草袋覆蓋澆水養(yǎng)護(hù)，節(jié)約養(yǎng)護(hù)費(fèi)用。
二、養(yǎng)護(hù)效果
使用HL-YH混凝土養(yǎng)護(hù)液的混凝土具有良好的保水性，在0°C~40°C條件下施工,噴灑養(yǎng)護(hù)劑的混凝土強(qiáng)度超過(guò)蓋草袋澆水養(yǎng)護(hù)的混凝土強(qiáng)度,且收縮減少45%左右,抗彎強(qiáng)度也明顯提高。使用本劑養(yǎng)護(hù)的混凝土路面,表面耐磨性提高30-40%左右。使用本劑養(yǎng)護(hù)的混凝土表面，不影響其飾面工程。本產(chǎn)品無(wú)毒、不燃、無(wú)腐蝕、施工操作簡(jiǎn)單,現(xiàn)場(chǎng)整潔。
三、使用范圍
1、適用于干旱、無(wú)水、炎熱及有風(fēng)的氣候條件下對(duì)混凝土的養(yǎng)護(hù)
2、夏季施工、能反射陽(yáng)光熱輻射，從而有效降低混凝土表面溫 度，產(chǎn)生較低而又均勻的溫度能場(chǎng)，大大減少溫度不均引起的混凝土 收縮，減少表面龜裂與裂縫。用養(yǎng)護(hù)劑能使混凝土有遮光與養(yǎng)護(hù)的綜 合效果；
3、適用于大面積暴露的混凝土，如公路路面、機(jī)場(chǎng)跑道、樓板、 水壩、渠道襯砌、管道、煙筒、冷卻塔等；
4、適用于難以灑水養(yǎng)護(hù)的各種混凝土面板、室內(nèi)混凝土地面；
5、各種砂漿的表面養(yǎng)護(hù)。
四、使用方法
在混凝土或砂漿抹平壓光表面無(wú)水(現(xiàn)澆砼地面上人時(shí)或脫膜后), 即可噴灑 HL-YH 混凝土養(yǎng)護(hù)劑 ，合適的噴灑時(shí)間是在混凝土初凝及表 面沒有游離水后噴灑。噴灑過(guò)遲會(huì)造成混凝土中水份過(guò)早過(guò)多蒸發(fā)； 噴灑過(guò)早則降低養(yǎng)護(hù)劑對(duì)混凝土表面的粘結(jié)力。

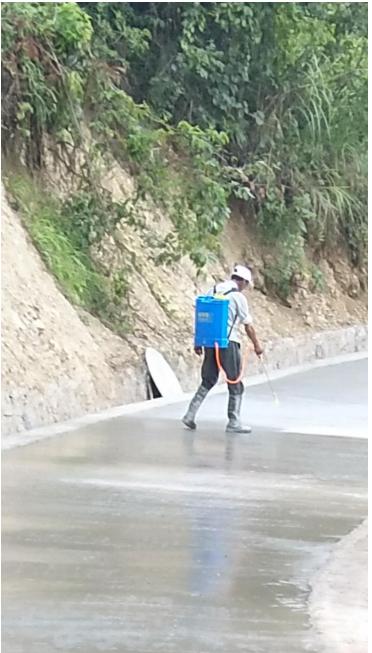

1、用簡(jiǎn)易噴漿泵（農(nóng)用噴霧器或手壓泵）即可噴涂，噴 1-3 遍， 至混凝土表面均與為止。也可以用滾筒直接滾涂。
2、噴灑時(shí),噴頭距混凝土表面 30CM 為宜,噴灑完畢,應(yīng)用清水將噴頭、噴管等器材沖洗干凈,以免所用器材再次使用時(shí)堵塞。
3、在下雨時(shí)不適合噴灑,但養(yǎng)護(hù)劑完全成膜后遇雨,則不影響?zhàn)B護(hù)效果。噴后約30分鐘內(nèi)開始成膜，溫度低時(shí)，成膜時(shí)間會(huì)相應(yīng)延長(zhǎng)。此膜可長(zhǎng)期對(duì)混凝土起養(yǎng)護(hù)作用。
4、本品嚴(yán)禁加水稀釋或與其它養(yǎng)護(hù)劑使用，噴涂為佳，噴頭距混凝土表面30cm。
5、養(yǎng)護(hù)劑用量宜控制在0.22-0.25kg/m2噴涂為佳。

6、混凝土終凝時(shí)噴涂******遍，基本成膜后再在其垂直方向噴第二遍，本品適應(yīng)于0°C以_上施工。

序 號(hào)	檢測(cè)項(xiàng)目	單位	質(zhì)量指標(biāo)	結(jié)果	備注
1	有效保水率	%	≥70	80
2	密封性	-	膜材完整、無(wú)損壞、無(wú)透秀	膜材完整、無(wú)損壞、無(wú)透秀
3	侵水溶解性	-	不溶	不溶
4	耐熱性	-	無(wú)熔化變形	無(wú)熔化變形
5	干燥成膜時(shí)間	h	≤4	3
6	固含量	-	≥20	35
7	抗壓強(qiáng)度比	7d	≥90	105
		28d	≥90	100

六、HL-YH混凝土養(yǎng)護(hù)劑對(duì)混凝土性能的影響
使用混凝土養(yǎng)護(hù)劑能有效提高混凝土的力學(xué)性能、減小干燥收縮并改善耐久性能。
1、養(yǎng)護(hù)劑對(duì)混凝土力學(xué)性能的影響
噴涂養(yǎng)護(hù)劑后混凝土的力學(xué)性能可得到極大提高，尤其在高溫條件下，養(yǎng)護(hù)劑對(duì)混凝土抗壓強(qiáng)度的提高作用更明顯。此時(shí)混凝土內(nèi)部形成類似于高溫蒸養(yǎng)的養(yǎng)護(hù)環(huán)境,有利于水泥水化反應(yīng)的進(jìn)行，提高混凝土的力學(xué)性能。
2、養(yǎng)護(hù)劑對(duì)混凝土收縮的影響混凝土在自然養(yǎng)護(hù)環(huán)境下的水分散失是其產(chǎn)生收縮的主要原因。當(dāng)混凝土表面均勻噴涂一層養(yǎng)護(hù)劑后,其早期失水率就可得到有效控制，混凝土的收縮相應(yīng)降低，體積穩(wěn)定性提高，且隨著齡期的延長(zhǎng)這種現(xiàn)象更明顯。
3、養(yǎng)護(hù)劑對(duì)混凝土耐久性能的影響混凝土養(yǎng)護(hù)劑提高了混凝土的保水能力，促進(jìn)混凝土中水泥水化 反應(yīng)的進(jìn)行，增加早期水化產(chǎn)物數(shù)量，細(xì)化基體中毛細(xì)孔的孔徑，提 高混凝土的密實(shí)度，從而改善混凝土的耐久性能。

（1）養(yǎng)護(hù)劑對(duì)混凝土抗碳化性能的影響 混凝土的碳化主要是由于空氣中的 CO2氣體和水浸透到混凝土基 體中，與其中的 Ca(OH)2晶體反應(yīng)，進(jìn)而使混凝土中的堿含量降低， 降低水化凝膠的穩(wěn)定性，增加鋼筋銹蝕的危險(xiǎn)。 噴涂養(yǎng)護(hù)劑后，CO2和 H2O 由空氣向混凝土中滲透的速率變慢， 碳化深度減小，混凝土的抗碳化性能得到提高。因此，大摻合料混凝 土在較高溫度下養(yǎng)護(hù)時(shí)，混凝土表面噴涂養(yǎng)護(hù)劑是非常有必要的。 （2）養(yǎng)護(hù)劑對(duì)混凝土抗?jié)B性能的影響 ，如前所述，噴涂養(yǎng)護(hù)劑可提高混凝土的密實(shí)性，因此改善了混凝 土的抗?jié)B性，這種作用在干燥養(yǎng)護(hù)時(shí)體現(xiàn)地更明顯。

七、HL-YH混凝土養(yǎng)護(hù)劑研發(fā)背景

新成型的混凝土若不采取合理措施進(jìn)行精心養(yǎng)護(hù)，讓混凝土的表 面完全暴露在自然環(huán)境當(dāng)中，任其水分自然蒸發(fā)，那么在混凝土內(nèi)部 的水泥的水化環(huán)境將會(huì)嚴(yán)重劣化，甚至導(dǎo)致水泥水化完全停止，并引 起混凝土干燥收縮裂縫及表面結(jié)構(gòu)多孔疏松，造成混凝土強(qiáng)度大幅降 低，CO2 和 Cl? 等的滲透性提高，混凝土對(duì)鋼筋的保護(hù)能力及其耐 久性降低目前，使用朂多的混凝土養(yǎng)護(hù)方法是在新成型的混凝土構(gòu)件表面 上噴水或覆蓋塑料薄膜，以達(dá)到避 免混凝土表面產(chǎn)生干縮裂紋和混 凝土強(qiáng)度正常持續(xù)發(fā)展的目的。但是，這兩種方法對(duì)于垂直墻面、頂
(斜) 面以及結(jié)構(gòu)極其復(fù)雜的部位將很難甚至無(wú)法實(shí)施，從而也就無(wú)法 保證混凝土的質(zhì)量。 在新成型的混凝土構(gòu)件表面噴涂新型養(yǎng)護(hù)劑養(yǎng) 護(hù)混凝土是得到絕大多數(shù)混凝土工程技術(shù)人員認(rèn)可的 一項(xiàng)新技術(shù)， 該技術(shù)先進(jìn)可靠，操作簡(jiǎn)單靈活，投入的人力和物力大幅降低，能有 效減少水資源消耗，避免覆蓋塑料膜的大量白色污染。所以，該項(xiàng)新 技術(shù)在世界各國(guó)的各種混凝土工程施工中得到了普遍的應(yīng)用，同時(shí)也 產(chǎn)生了十分顯著技術(shù)、經(jīng)濟(jì)和社會(huì)效益。
八、噴灑 YS-YH混凝土混凝土養(yǎng)護(hù)劑的綜合效益分析
如果對(duì)混凝土采取灑水養(yǎng)護(hù)的方式，則每天至少需要灑水 2 次。 然而，對(duì)于墻面混凝土，尤其是非常光滑的混凝土表面，則必須采用持續(xù)噴淋水的方法才能達(dá)到養(yǎng)護(hù)效果。 持續(xù)噴淋水的方法才能達(dá)到養(yǎng)護(hù)效果。另外，如果對(duì)大體積混凝土進(jìn) 行灑水養(yǎng)護(hù)，則還必須隨時(shí)調(diào)節(jié)所灑水的溫度，以避免混凝土產(chǎn)生過(guò)
大的內(nèi)外溫差。而且所有的養(yǎng)護(hù)過(guò) 程至少要持續(xù) 7 d，所以，消耗 的人力和水資源是相當(dāng)大的。一噸養(yǎng)護(hù)劑可以節(jié)約 2000 噸水。 如果 對(duì)混凝土采取覆蓋塑料薄膜的養(yǎng)護(hù)方式，則需要消耗大量的塑料薄 膜，并且養(yǎng)護(hù)結(jié)束后，這些 塑料薄膜很難再回收回來(lái)，從而給環(huán)境 造成嚴(yán)重的白色污染。另外，這種養(yǎng)護(hù)方式對(duì)墻面或頂面混凝土則很難奏效。而如果對(duì)混凝土采取噴涂新型養(yǎng)護(hù)劑的養(yǎng)護(hù)方式，則每 m2 混凝土表面只需噴涂約 0.25 kg 新型養(yǎng)護(hù)劑，并且適合于各種形式的 混凝土表面，整個(gè)養(yǎng)護(hù)過(guò)程只需噴涂?jī)纱未?，成本很低。所以，這種 養(yǎng)護(hù)方式簡(jiǎn)單易行，養(yǎng)護(hù)效果近于完美，而且成本低廉，養(yǎng)護(hù)劑養(yǎng)護(hù) 混凝土具有良好的技術(shù)、經(jīng)濟(jì)和社會(huì)效益，值得大力推廣。
九、產(chǎn)品包裝

一般包裝為膠桶包裝，30 公斤/桶，也可以按指定包裝分裝

keyword：湖南混凝土養(yǎng)護(hù)劑
文章來(lái)源：http://365suncity.com/

附：產(chǎn)品圖片
