湖南高性能減水劑 哪里有賣
長(zhǎng)沙輝力建材JS型高性能減水劑由聚羧酸系接枝共聚物和多種高分子有機(jī)化合物聚合而成，是目前代表先進(jìn)水平的環(huán)保型混凝土外加劑。本產(chǎn)品表現(xiàn)在混凝土里具有高減水、高增強(qiáng)、 低收縮、塌落度損失小、混凝土和易性好及堿含量和硫酸根含量低，不會(huì)對(duì)混凝土產(chǎn)生堿集料反應(yīng)等特點(diǎn)。
指標(biāo)
性能符合GB8076-2008《混凝土外加劑》。
使用符合GB50119《混凝土外加應(yīng)用技術(shù)規(guī)范》：本產(chǎn)品分為標(biāo)準(zhǔn)型、早強(qiáng)型、緩凝型
符合《科技基101》高速鐵路客運(yùn)專線高性能耐久性砼技術(shù)規(guī)程。
勻質(zhì)性
|
指標(biāo) |
HL-A |
HL-A |
|
外觀 |
液體 |
液體 |
|
PH值 |
7-9 |
7-9 |
|
含固量（%） |
20±2 |
40±2 |
|
水泥凈漿流動(dòng)度（mm）＞ |
280 |
280 |
|
比重 |
1.08±0.02 |
1.22±0.02 |
特性

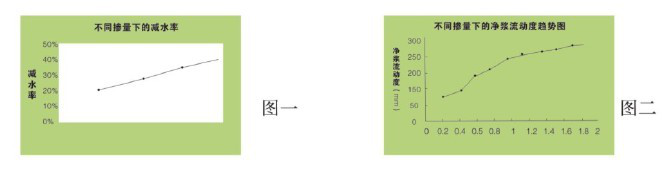

1、HL-JS型早強(qiáng)、高強(qiáng)，適宜的摻量可獲得15-40%以上的減水率，節(jié)約水泥15-25%，能有效降低混凝土水膠比，提高耐久性，減小混凝土徐變形，可用于配置>C80以上的高性能混凝土。（其不同摻量下的砼減水率見圖一）
2、本產(chǎn)品屬弱電解質(zhì)，能與鈣離子形成不穩(wěn)定聚合物鏈，有效控制初凝水化過程，使塌落度損失減小。本產(chǎn)品屬于綠色環(huán)保產(chǎn)品，無毒、不燃、無沉淀期、對(duì)鋼筋無銹蝕作用。
3、可增加混凝土早期及后期強(qiáng)度，提高施工進(jìn)度，砼7d抗壓強(qiáng)度比>150%，28d抗壓強(qiáng)度比>120%。
4、對(duì)各種水泥具有良好的適應(yīng)性，可提高混凝土運(yùn)輸時(shí)間，顯著減少塌落度損失，保存90min基本無損失。
5、適當(dāng)?shù)耐扑]量范圍為0.8-2.5%，可根據(jù)具體工程和用戶的需要調(diào)整摻量，針對(duì)具體的水泥及配合比外加劑摻量還應(yīng)通過試驗(yàn)確定。（當(dāng)砼水灰比為0.29時(shí)不同摻量下的凈漿流動(dòng)度如圖二。）
使用方法
1、將核定摻量的外加劑加入計(jì)量好的水中或同時(shí)加入砼攪拌機(jī)中，為保證攪拌效果，每次攪拌時(shí)間不少于60S使用前請(qǐng)進(jìn)行砼的試配實(shí)驗(yàn)。
2、本產(chǎn)品根據(jù)工程實(shí)際需要及施工氣候等分為標(biāo)準(zhǔn)型、早強(qiáng)型、緩凝型。
3、標(biāo)準(zhǔn)型對(duì)砼凝結(jié)時(shí)間基本無影響。
4、早強(qiáng)型對(duì)砼凝結(jié)時(shí)間一般提早1-4h不等，也可根據(jù)客戶要求做調(diào)整，早強(qiáng)型一般用于溫度較低的施工環(huán)境，或者用于需提高早期強(qiáng)度等，能提高模板周轉(zhuǎn)率，但后期強(qiáng)度不會(huì)弱低于標(biāo)準(zhǔn)型和緩凝型的。
5、緩凝型對(duì)砼凝結(jié)時(shí)間能緩凝1h-6h小時(shí)不等，也可根據(jù)用戶要求做調(diào)整，緩凝型一般用于溫度較高的施工環(huán)境，或者用于運(yùn)輸距離較遠(yuǎn)或較大體積砼，能推遲砼溫峰出現(xiàn)，降低砼溫度應(yīng)力，提高砼抗裂性能。
使用范圍
1、適用于各種工業(yè)、民用及建筑、水利、港口、交通、市政、機(jī)場(chǎng)跑道、碼頭等工程中的預(yù)拌、現(xiàn)澆混凝土、鋼筋混凝土、預(yù)應(yīng)力鋼筋混凝土。
2、特別適應(yīng)于商品混凝土及泵送混凝土。
3、可配置高強(qiáng)、超高強(qiáng)、高滲透、早強(qiáng)、自流平及鋼纖維等特種混凝土。
包裝
本產(chǎn)品液體包裝規(guī)格為桶裝200kg-1000kg或槽車運(yùn)裝。
貯存
本產(chǎn)品貯存于陰涼干燥的地方，防止陽光暴曬，保質(zhì)期為半年，超期須經(jīng)砼試驗(yàn)試配后方可繼續(xù)使用。
注意事項(xiàng)
1、要嚴(yán)格控制砼的拌合用水量，注意砂、石水份變化的影響。
2、摻合本品的砼好采用機(jī)械攪拌，若人工攪拌，應(yīng)適當(dāng)延長(zhǎng)攪拌時(shí)間，并稀釋后摻入。
3、摻入本品的振搗方法與普通砼要求相同，當(dāng)砼坍落度較大時(shí)，應(yīng)注意振搗時(shí)間不宜過長(zhǎng)，防止分層離析。
4、摻本品砼的運(yùn)輸、澆筑方法與普通砼相同，施工時(shí)應(yīng)盡可能縮短從出料到澆筑的時(shí)間，以減少坍落度損失。
5、本產(chǎn)品無毒、不燃、無腐蝕性。
6、為保證得到佳的效果，建議用戶在使用本產(chǎn)品或改變水泥品種時(shí)，根據(jù)工程需要及具體要求，參照產(chǎn)品說明書對(duì)減水劑摻量、摻加方法及攪拌時(shí)間等進(jìn)行必要的混凝土試配過程。在施工過程中應(yīng)嚴(yán)格控制好摻量及拌合水的用量，采用多孔骨料時(shí)，宜先加水?dāng)嚢柙偌訙p水劑。
