湖南長沙輝力 - 液體無堿無氯速凝劑
- 產(chǎn)品分類：其它外加劑
- 產(chǎn)品標(biāo)簽：湖南液體無堿無氯速凝劑
- 瀏覽次數(shù)：已有3142位客戶關(guān)注
湖南液體無堿無氯速凝劑供應(yīng)商咨詢 ，咨詢電話
HL－S2液體無堿無氯速凝劑的特點：無堿無氯無腐蝕無毒，解決了施工中普遍存在的粉狀速凝劑添加不均勻、回彈、粉塵大、嚴(yán)重危害施工人員健康、混凝土后期強(qiáng)度損失明顯、易引起鋼筋銹蝕等傳統(tǒng)問題。HL－S2液體無堿無氯速凝劑的性能指標(biāo)不僅滿足JC477-2005標(biāo)準(zhǔn)要求，產(chǎn)品物化性能對人體無害，速凝劑的堿含量可低于1％、氯離子含量低于0.1％，混凝土后期強(qiáng)度不損失，噴射混凝土的耐久性提高，且與水泥的相容性好，料漿和易性好。中鐵一局和中鐵四局在武廣客運(yùn)專線施工中應(yīng)用非常良好，是目前國內(nèi)外產(chǎn)品。

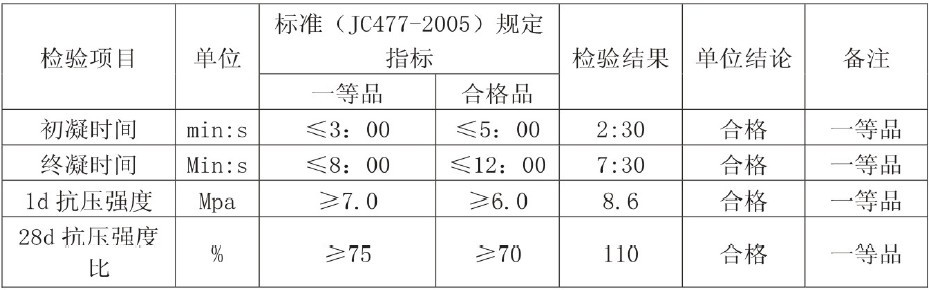

摻速凝劑凈漿及硬化砂漿的性能（摻量4%）

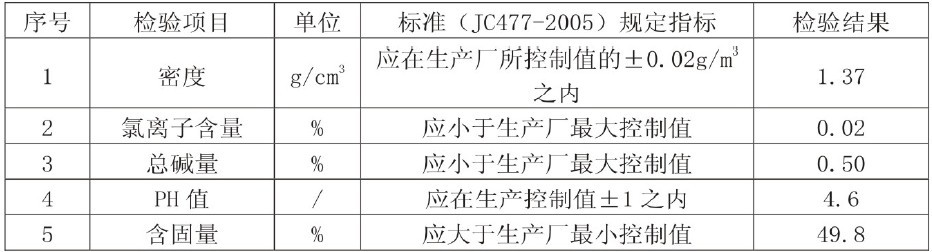

二、速凝機(jī)理
本品主要由無機(jī)硫鋁酸鹽、有機(jī)促凝劑、穩(wěn)定劑、稀釋劑等組分構(gòu)成，在水泥漿體中，X－離子、SO42－和Al3+等離子與水泥中的陰陽離子結(jié)合，生成大量晶體，并且使得水化產(chǎn)物（C－S－H）中的C/S值降低，C3S表面的雙電層難以形成，加上有機(jī)促凝組分的引入，從而使水泥迅速凝結(jié)；同時由于引入了自制的穩(wěn)定劑使得產(chǎn)品各材料間離子形成相互不產(chǎn)生碰撞，產(chǎn)品不產(chǎn)生沉淀、析晶等現(xiàn)象。本產(chǎn)品在0℃甚至更低溫度的條件下不會產(chǎn)生沉淀。
三、使用方法及注意事項
1、 使用前應(yīng)對工程所用水泥，進(jìn)行凝結(jié)時間試驗，以確定適宜的摻量，本產(chǎn)品摻量為水泥重量的 3％－5％（試驗方法是：取水泥 400g，按 0.3～0.4水灰比加水，水灰比不得大于 0.4，攪拌均勻后加入本品，迅速攪拌10s左右裝模，測定凝結(jié)時間）。
2、 本液體無堿無氯速凝劑宜與減水劑復(fù)合使用。
