日韩一中文字幕在线_东京热久久久久久无码影院_99爱国产精品免费在线观看_黄片一级免费高清久久

136-3749-5198

0731-84252218

新聞中心

HL-ZL隧道拱頂注漿料

時間: 2023-12-14 15:34:30來源: 長沙輝力建材有限公司

HL-ZL隧道拱頂注漿料

一、產(chǎn)品特點：

HL-ZL隧道拱頂注漿料具有微膨脹、高流動性、早強(qiáng)、無泌水、操作時間長等特性，不僅起到空洞充填作用，且能起到彌補或修整恢復(fù)二襯混凝土的缺陷的作用，提高襯砌混凝土整體質(zhì)量。

二、產(chǎn)品具體性能如下表：

                      HL-ZL隧道拱頂注漿料性能要求

序號

實驗項目

技術(shù)指標(biāo)

檢測結(jié)果

單項結(jié)論

1

拌合物表觀密度（kg/m3）

2260±40

2280

合格

2

出機(jī)流動度（mm）

380-410

400

合格

3

90min流動度保留值（mm）

≥320

330

合格

4

分離度（%）

-1.0~1.0

0.8

合格

5

泌水率（%）

0

0

合格

6

塑性膨脹率（%）

0.3-2

1

合格

7

抗壓強(qiáng)度（MPa）

12h

≥3.5

   4.5

合格

1d

≥18.0

20

合格

28d

≥50.0

55

合格

8

抗折強(qiáng)度（MPa）

12h

≥1.0

3

合格

1d

≥4.0

5.7

合格

28d

≥10.0

15

合格

9

抗?jié)B性（MPa）

≥1.5

1.8

合格



三、HL-Zl隧道拱頂注漿料的工藝特點：

1、二襯模板頂部預(yù)留注漿管及注漿排氣孔，同時兼做檢查拱頂混凝土是否飽滿的觀察孔。

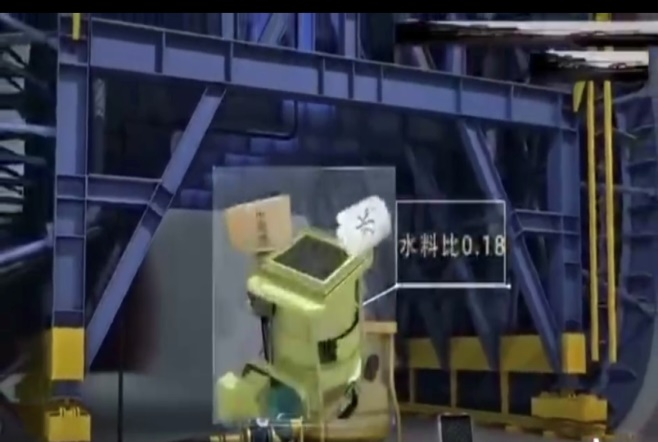

2、采用WX-RPC注漿管(以下簡稱RPC管)、專門使用的隧道拱頂注漿料作為充填砂漿、制漿注漿一體機(jī)等灌注設(shè)備，設(shè)備簡單，走行及操作方便。

3、操作簡便，注漿一板二襯只需要2h左右，且不占用正常二襯施工時間。

4、帶模注漿可在混凝土初凝時開始注漿，且注漿壓力遠(yuǎn)高于脫模后的注漿壓力，提高襯砌混凝土與注漿處理漿液的整體性，修整恢復(fù)各種混凝土缺陷。

帶模注漿時，由于受到臺車模板的保護(hù)，二襯混凝土不會破壞。一般混凝土澆筑壓力超過6MPa，注漿漿液的壓力一般不超過1.0MPa。

四、包裝儲存

本產(chǎn)品采用復(fù)合牛皮紙袋包裝，50Kg/袋。

本產(chǎn)品應(yīng)貯存在干燥、清潔的庫房內(nèi)，注意防潮、防止日曬雨淋，貯存溫度宜為5-35℃。自生產(chǎn)之日起，有效貯存期為6個月。
