国产综合视频在线无码,超色无码在线观看

新聞中心

湖南波紋管補償器膨脹節(jié)用材料選擇

時間: 2022-09-29 16:18:00來源: 長沙輝力建材有限公司

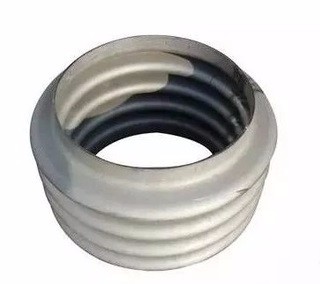

湖南波紋管補償器膨脹節(jié)之所以在許多行業(yè)中得到廣泛應用，除了考慮良好的補償能力，可靠性更是波紋管補償器膨脹節(jié)的關鍵。然而，可靠性是通過設計、制造等多個環(huán)節(jié)來保證的，任何一個環(huán)節(jié)的疏忽都會導致補償器壽命的降低甚至失效。

大多數(shù)波紋管補償器膨脹節(jié)生產(chǎn)企業(yè)對波紋管補償器膨脹節(jié)失效原因分析發(fā)現(xiàn)，在運行期間的失效主要表現(xiàn)為腐蝕泄漏和失穩(wěn)變形兩種形式，其中以腐蝕失效居多。從腐蝕失效波紋管的解剖分析發(fā)現(xiàn)，腐蝕失效通常分點腐蝕穿孔和應力腐蝕開裂，其中氯離子應力腐蝕開裂約占整個腐蝕失效的95％。因此，正確地選擇波紋管制作材料和結構、合理設計波形參數(shù)和疲勞壽命、保證安裝質量等措施，能大大提高波紋管補償器膨脹節(jié)的安全可靠性。

設計上，應該考慮波紋管的穩(wěn)定性，預防波紋管失穩(wěn)。資料顯示，波紋管的補償量取決于其疲勞壽命，疲勞壽命越高，波紋管單波補償量越小。為了降低成本，提高單波補償量，許用疲勞壽命越低，由位移引起的波紋管子午向彎曲應力越大，綜合應力越高，大大降低了波紋管的穩(wěn)定性。當波紋管設計的許用壽命較低時，不僅其子午向綜合應力較高，環(huán)向應力也比較高，使波紋管局部很快進入塑性變形，導致波紋管失穩(wěn)引起失效。
除設計外，波紋管的材料選擇也相當關鍵。對用于波紋管的選材，除應考慮工作介質、工作溫度和外部環(huán)境外，還應考慮應力腐蝕的可能性、水處理劑和管道清洗劑對材料的影響等，并在此基礎上結合波紋管材料的焊接、成型以及材料的性能價格比，優(yōu)選出滿足工況條件、實用的波紋管制作材料。

專家建議，選用波紋管的材料應滿足下列條件：（1）良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝（冷作硬化、熱處理等）獲得足夠的硬度和強度。（2）高彈性、抗拉強度和疲勞強度，保證波紋管正常工作。（3）良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。（4）良好的耐腐蝕性能，滿足波紋管在不同環(huán)境下工作要求。

目前，大多數(shù)生產(chǎn)廠家除采用奧氏體不銹鋼（如304、304L、316、316），254SMO、904L、AL6XN等超級奧氏體不銹鋼也成為重要使用的材料。對于地溝敷設的熱力管網(wǎng)，當波紋管補償器膨脹節(jié)所處管道地勢較低時，雨水或事故性污水會浸泡，應考慮選用耐蝕性更強的材料，如高鎳合金、鐵鎳合金等，如INCOLOY800、INCOLOY825、INCONEL625和哈氏合金C-276等材料。

波紋管補償器膨脹節(jié)及膨脹節(jié)專用特殊材料如下：

1、超級奧氏體特種不銹鋼：254SMO、904L、AL6XN
2、雙相不銹鋼：2205雙相鋼（S31803）
3、鎳基合金鋼：INCOLOY800/800H/800HT/840/825、INCONEL600/601/690/625/X-750
哈氏合金C-276/C-22/X、MONEL400/K500
4、純鎳：N4、N6（Ni200、Ni201）
5、沖壓用鈦板：GR1、GR2、TA1、TA2

6、奧氏體不銹鋼：SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti

關鍵詞：湖南波紋管

文章來源：http://365suncity.com/article/show_10.html
